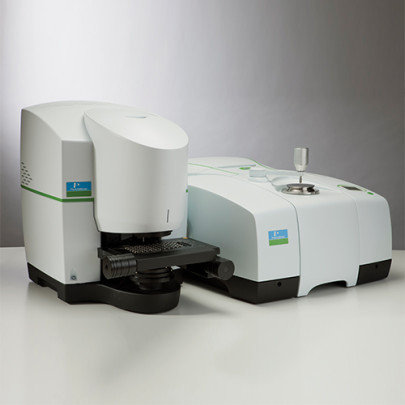

Spotlight 400

ИК‐Фурье Spotlight 400

На базе ИК‐Фурье спектрометра Frontier создано новое поколение систем ИК‐изображения Spotlight 400. Это матричная система ИК‐изображения, использующая быстро сканирующий спектрометр вместо дорогих и сложных в эксплуатации систем с пошаговым сканированием.

Система Spotlight 400 – прибор, обладающий высокой скоростью сбора данных и непревзойденной чувствительностью. С его помощью можно получать изображения поверхности размером до 1,64 см2. Данные отображаются на мониторе в режиме реального времени. Патентованный матричный детектор Duet, объединяющий матричный и единичный МСТ детектор, обеспечивает работу прибора как в режиме ИК‐изображения, так и традиционное сканирование по точке и линии, а также работу в режиме микро‐НПВО и НПВО‐изображения.

С помощью системы Spotlight 400 в течение нескольких минут можно получить уникальную информацию о химическом составе образцов, выявить гомогенные области и определить неоднородности в составе и структуре изучаемых материалов, получив таким образом важную информацию о составе образца, дефектах и примесях. Применение уникальной системы НПВО‐ изображения позволяет повысить пространственное разрешение до 3 мкм, что достижимо только на электронных микроскопах.

Система ИК‐изображения Spotlight 400 находит широкое применение не только в материаловедении и криминалистике, но и биохимичес

Ключевые особенности:

• Двойной детектор Duet для сканирования ИК‐изображения и для точечного сканирования

• Сканирование ИК‐изображения в режимах пропускания и отражения

• Три прибора в одном: система ИК‐изображения, ИК‐микроскоп, быстро сканирующий ИК‐Фурье спектрометр


Технические характеристики:

• Принцип: Система измерения ИК‐изображения с быстро сканирующим интерферометром, матричным детектором, НПВО‐зондом и системой НПВО‐изображения. Одновременная работа в ИК‐ и видимом диапазонах.

• Режимы работы: пропускание, отражение, микро‐НПВО, НПВО‐изображение.

• Спектральный диапазон: 7800 – 600см^‐1 (сканирование в точке); 7800 – 720 см ^‐1 (режим изображения)

• Детектор: Duet™ Объединяет на одной подложке матрицу из 16 MCT детекторов и 1 MCT‐детектора. Не требуется замены детектора при смене типа работы (сканирование в точке или по поверхности). 100%‐я гарантия отсутствия «мёртвых» пикселей. Геометрическая точность получаемого изображения ±0,0013%.

• Линейность: > 99%.

• Отношение Сигнал/Шум: лучше, чем 50000:1 (сканирование в точке), 800:1 (режим изображения).

• Размер пикселя: 50, 25, 6.25 и 1.56 мкм

• Время сканирования изображения: 1.6 с

• Скорость накопления спектров: 170 спектров полного диапазона в мин.
